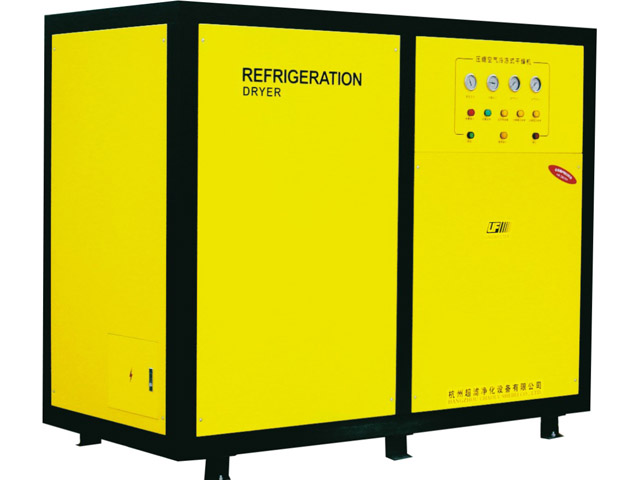

環保型冷凍式干燥機

   冷凍式壓縮空氣干燥機是應用廣泛、經濟的壓縮空氣干燥設備。本公司生產的ＳRＤ系列冷凍式干燥機是采用先進的技術和進口零部件制造，可與任何空壓機相配套，以去除壓縮空氣中的水份，達到壓力露點２～１０°Ｃ的氣體品質。

當溫度下降時，空氣的含水能力亦下降，原為氣態的水份將變?yōu)橐簯B(tài)，冷凍式干燥機即是利用這一除濕原理。首先對壓縮空氣冷卻處理，使其中的氣態水份凝結為液態，再通過分離器使氣分離，最后由排水閥將水份排出，從而獲得干燥的壓縮空氣。

１、冷媒壓縮機

２、風冷式冷凝器

３、水冷式冷凝器

４、灌充閥

５、干燥過濾器

６、電磁閥（３OM3以上用）

７、膨脹閥(15M3以上用）

８、毛細管

９、熱氣旁路閥（8M3以上用）

１０、蒸發器

１１、氣水分離器

１２、空氣熱交換器

１３、液氣分離器（10M3以上用)

１４、風冷式前置冷卻器（HA型用）

１５、水冷式前置冷卻器（HW型用）

１６、高壓跳脫保護開關

１７、壓力控制開關

１８、自動排水器

１９、安全閥

２０、空氣入口壓力表

２１、空氣出口壓力表

２２、冷媒低壓表

２３、冷媒高壓表

 冷凍式干燥機的設計特點

      制冷及空氣系統，經專家精確計算，設計參數均留20%以上的裕點；管路系統采用流體用優質無縫鋼管，工作壓力0、2~0、4MPa任意選擇；逆流熱交換預冷—再熱器，最大限度提高冷量利用，回溫好、不結露；紫銅管／藍波親水純鋁翅片蒸發器，特制模壓擾流結構換熱效率高；百葉窗式汽水分離器，集碰撞、離心效應于一體，分水效率大于98%；外轉子進口冷卻風扇，大風量、低噪音、頻繁啟停長壽命；低翅銅管水冷凝器，慢水流、多流程，長期使用冷卻水側不易結垢；多種控制方式（單、集、聯控、PＣ板、變頻等），適合不同用戶選用；過電流、過負荷、冷媒高壓低壓顯示／保護，可選進出氣／水溫及露點保護；

承壓部件嚴格按照國標ＧＢ１５０標準設計、制作、檢驗；關鍵零、部、器件均采用國標品牌，保證壽命３～５年；自動排水器按需設置，排污、排水、兩段分離，浮球式、電子定時可選；阿姆斯特阻燃絕緣材料，冷量散失少；壓縮機防護等級為IP54（防塵及防濺），絕緣等級為F級。

冷凍式干燥機的技術規格

進氣溫度：≤45°C（高溫≤80°C）

進氣壓力：額定0、7MPa(使用壓力0、4∽1、0MPa）

壓 力 降：≤0.02MPa(高溫型≤0、035MPa)

壓力露點：2~10℃

冷卻方式：風冷/水冷

環境溫度：≤38℃（水冷式≤45℃）

冷卻水溫：≤31℃

冷卻水壓：0、2~0、4ＭＰａ

冷卻水質：一般工業循環用軟水

制冷劑：Ｒ２２（R407C、R134a環保冷媒可定制）

控制方式：按鈕~接觸器控制（電腦版或PLC可編程控制可訂制)

安裝方式：室內無基礎，混凝土地坪，四周留空不小于1米

 冷凍式干燥機的正確選型

SRD系列冷凍式壓縮空氣干燥機根據壓縮空氣入口溫度的不同分為：標準型(S)和高溫型（H）

兩大類；兩類冷干機根據制冷系統冷卻方式的不同又分類：風冷式（A）和水冷式（W)兩類；SRD系列冷凍式壓縮空氣干燥機的選型需要確定所需處理的壓縮空氣的最大容積流量（NM3/min)、最低進口壓力（MPa(g)）最高進氣溫度（℃）、最高冷卻水溫度（℃），根據上述參數查下列表格得到選型系數后，計算出實際公稱容積流量。

冷干機選型系數

實際公稱容積流量（M3/min）=選型處理量×KA×KB×KC（或KC）

R407C

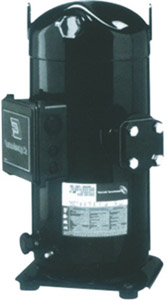

壓縮機

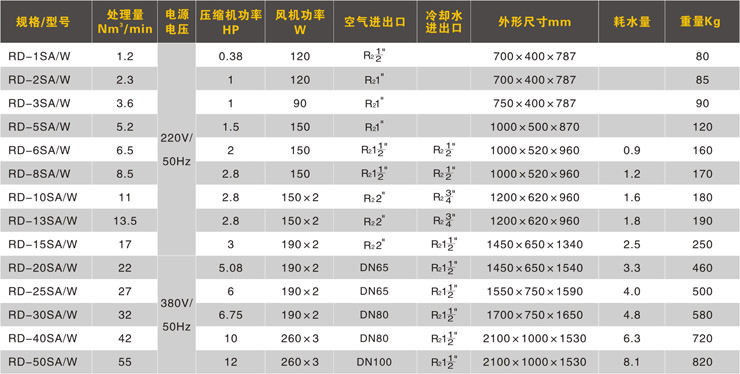

環保型冷凍式干燥機參數表

R407是非共沸冷媒，理論COP約為R22的97%，其熱物性與R22接近。屬于環保制冷劑，對R22的系統無需做多大變更。
優點：
1、臭氧層消耗值（ODP）為空，符合《蒙特利爾議定書》的規定，不會對臭氧層造成破壞且長期有效；
2、比134a減少能耗10%，比R404A減少能耗5%；
3、全球變暖潛能比R404A減少50%。
